LED-uri de unitate din reteaua de 230V, mai simplu si mai sigur

Dioda de limitare a curentului (CLD) este o componentă mai puțin cunoscută, care poate înlocui circuitul de limitare a curentului. Curentul care trece prin CLD este aproape independent de tensiunea aplicată și permite activarea directă a LED-urilor, simplificând în mare măsură circuitul general.
Acesta este un articol arhivat și care a fost publicat în trecut 24.08.2011. Este posibil ca unele informații să nu mai fie de actualitate în raport cu evoluția tehnologică actuală. Vă rugăm să ne contactați în cazul în care sunteți interesat.

Dioda de limitare a curentului este cunoscută de mulți ani, dar nu a fost foarte mult folosită, deși are avantaje evidente de simplificare a multor circuite. Datorită proprietății de luminare a LED-urilor mult îmbunătățite în ultimii ani, avantajele folosirii CLD au devenit evidente.

LED-uri de unitate din reteaua de 230V, mai simplu si mai sigur

CLD se produce în mod similar tranzistoarelor cu efect de câmp cu poartă joncțiune (JFET), în care terminalele poartă și sursă sunt scurtate. Principalul parametru al CLD este Ip – sau curentul de blocare sau curentul regulator. Atunci când se aplică o tensiune diodei, curentul crește aproape linear cu creșterea tensiunii. La o anumită valoare a tensiunii (de obicei, de câțiva volți), curentul atinge 80% din Ip și din acel moment curentul crește încet ajungând până la Ip, de aceea acel punct este denumit VL – tensiune de limitare.

Noi vă oferim tipul CL20M45, care are un curent regulator de 20mA, tensiunea de limitare de 4,5V și o tensiune maximă de operare de 45V. Din acești parametri reiese în mod evident că această diodă poate fi folosită ca un element constant de reglare a intensităţii curentului la tensiuni aplicate diodei cuprinse între 4,5 și 45V. Tensiunea din sarcină poate fi însă mult mai mare, cu siguranță. Deoarece curentul de 20 mA este tipic pentru LED-ul de 5 mm sau LED-urile pentru dispozitive cu montare la suprafață, dioda CL20M45 este ideală pentru activarea acestora. În aplicațiile cu CC, în realitate o singură componentă – dioda CLD este suficientă pentru a crea un circuit de activare. Se poate astfel activa un singur LED, de exemplu din sursa de 12V a unui vehicul dar, pentru a obține o mare eficiență, este preferabilă activarea unei formații de LED-uri conectate în serie. De exemplu, pentru aplicațiile auto în care tensiunea variază de obicei între 12 și 14,4V, este ideală o formație de 3 LED-uri albe conectate în serie. Dacă este nevoie de curenți mai mari, diodele CLD pot fi conectate în paralel.

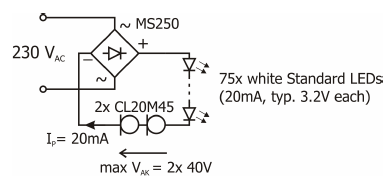

CLD este folosită în special pentru LED-urile în formații mari alimentate de la o sursă de CC sau de CA. Deoarece căderea tensiunii este în acest caz foarte mică în comparație cu tensiunea din LED-uri, un astfel de circuit are o mare eficiență. Este suficient un circuit foarte simplu, pentru activarea LED-urilor de la o rețea de 230V CA, după cum este ilustrat în figură. De asemenea, deoarece circuitul nu conține condensator electrolitic, are o durată de viață îmbunătățită față de circuitele convenționale și poate fi folosit un redresor în punte mai mic, deoarece nu se produce o valoare de vârf a curentului de la încărcarea condensatorului în momentul pornirii. Această posibilitate este bine descrisă într-un proiect DIOTEC „Diotec design idea“.

Pentru informații suplimentare privind prețurile și condițiile de livrare, vă rugăm să ne contactați la info@soselectronic.ro.
LED-uri de unitate din reteaua de 230V, mai simplu si mai sigur

Avantaje/ Caracteristici:

  • Componentă de reglare a curentului – sursă de curent
  • Permite circuite de curent constant cu un model extrem de simplu
  • Curent de 20mA ideal pentru activarea LED-urilor de 5mm și a celor pentru dispozitive cu montare de suprafață (SMD)
  • Circuit extrem de simplu pentru activarea LED-urilor din rețeaua de 230V CA
  • Durată de viață îmbunătățită în comparație cu excitatoarele de LED-uri convenționale
  • Disipare maximă de putere 1W
  • Pachet SMD SMB/DO214AA
