LINEAR TECHNOLOGY

LED-uri de putere în şirag la 100V alimentate de oriunde

Driverul şi controlerul de LED-uri - LT3756 marca Linear Technology oferă posibilitatea de a folosi o tensiune de alimentare cuprinsă între 6 şi 100V, cu o eficienţă excelentă.

Driverul de LED-uri LT3756 la tensiune ridicată asigură o reglare constantă care limitează tensiunea curentului. Are o versatilitate excepţională – poate fi folosit în regim de creştere a tensiunii, în regim de scădere de tensiune şi de creştere-scădere a tensiunii sau în topologie SEPIC sau cu tensiune de retur, cu o eficienţă de până la 97%. Senzorul de curent fluctuant de 100V permite un control exact al curentului din LED. Gradarea precisă a luminii cu ajutorul modulatorului de impulsuri în lăţime permite o gradare în trepte de până la 3000:1. Se aprinde în mod delicat, împiedicând curenţii de pornire tranzitorii. Un mare avantaj este acela că frecvenţa circuitului se poate programa de la 100 kHz la 1 MHz, optimizând astfel eficienţa şi reducând totodată la minim dimensiunile şi costurile componentelor externe.

LT3756 asigură toate aceste avantaje într-un pachet miniatural de QFN cu 16pini şi dimensiuni de numai 3x3mm sau într-un pachet MSOP-16E. Circuitul este disponibil în trei modele – LT3576 şi LT3756-2 conţin un pin de stare Open LED, iar modelul LT3576-1 are pe acelaşi pin funcţia de sincronizare a frecvenţei.

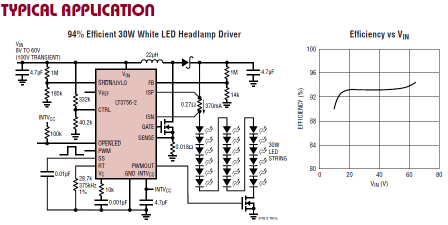

Driverul şi controlerul LT3756 poate fi folosit nu numai pentru comanda LED-urilor de putere, ci în practic orice aplicaţii de putere în care este necesară reglarea constantă a tensiunii pentru limitarea curentului, cum ar fi de exemplu încărcarea bateriilor. Exemple de aplicaţii se găsesc în nota de proiect Design Note 461 dar şi în ideile de proiect LT3756 Design Ideas.



Dacă vă interesează, vă rugăm să ne contactaţi la adresa info@soselectronic.com.

Avantaje / Caracteristici:

  • Circuit integrat universal pentru comanda LED-urilor de putere şi alte aplicaţii de putere
  • Gamă a tensiunii de intrare cuprinsă între 6 şi 100V
  • Tensiune de ieşire de până la 100V
  • Reglare constantă a curentului şi a tensiunii
  • Gradare efectivă a culorii până la raportul 3000:1 prin modulatorul de impulsuri în lăţime
  • Senzor de curent fluctuant 100 mV
  • Protecţie deschisă LED
  • Funcţionează în regim de scădere, de creştere şi de scădere-creştere a tensiunii, în topologie SEPIC sau cu tensiune de retur
  • Frecvenţă ajustabilă 100 kHz - 1MHz
  • Eficienţă de până la 97%
  • Pin CTRL de gradare analogică a luminii
  • Pornire delicată programabilă
  • Pachet QFN-16 cu îmbunătăţire termică, dimensiuni 3x3mm sau MSOP-16E

Produse suplimentare

image tip / amabil / descriere Comanda nr. producător pe stoc Stoc extern Preț/buc. excl. TVA
LT3756EMSE-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756EMSE-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

94835
O

LINEAR TECHNOLOGY

La cerere
-
LT3756EMSE-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756EMSE-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

94836
O

LINEAR TECHNOLOGY

La cerere
-
LT3756EUD#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756EUD#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

94837
O

LINEAR TECHNOLOGY

La cerere
-
LT3756EUD-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756EUD-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

94838
O

LINEAR TECHNOLOGY

La cerere
-
LT3756EUD-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756EUD-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

94839
O

LINEAR TECHNOLOGY

La cerere
-
LT3756HMSE-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756HMSE-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

94840
O

LINEAR TECHNOLOGY

La cerere
-
LT3756IMSE#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756IMSE#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

94841
O

LINEAR TECHNOLOGY

La cerere
-
LT3756IMSE-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756IMSE-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

94842
O

LINEAR TECHNOLOGY

La cerere
-
LT3756IMSE-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756IMSE-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

94843
O

LINEAR TECHNOLOGY

La cerere
-
LT3756IUD#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756IUD#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

94844
O

LINEAR TECHNOLOGY

La cerere
-
LT3756IUD-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756IUD-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

94845
O

LINEAR TECHNOLOGY

La cerere
-
LT3756IUD-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY LT3756IUD-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

94846
O

LINEAR TECHNOLOGY

La cerere
-
LT 3755 EMSE # PBF LINEAR TECHNOLOGY LT 3755 EMSE # PBF

Circuit de acţionare LED 75V MSOP16

Stabilizatoare în comutare

86266
V

LINEAR TECHNOLOGY

pe stoc 36 buc.
-
Vanzare efectuata

1 buc.+ 13,5000 RON

LT 3756 EMSE #PBF LINEAR TECHNOLOGY LT 3756 EMSE #PBF

LED Controller 100V MSOP16

Circuite de acţionare LED/LCD

74946
O

LINEAR TECHNOLOGY

La cerere
-

LT3756EMSE-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756EMSE-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

Comanda nr.: 94835
Producător: LINEAR TECHNOLOGY

LT3756EMSE-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756EMSE-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

Comanda nr.: 94836
Producător: LINEAR TECHNOLOGY

LT3756EUD#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756EUD#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

Comanda nr.: 94837
Producător: LINEAR TECHNOLOGY

LT3756EUD-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756EUD-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

Comanda nr.: 94838
Producător: LINEAR TECHNOLOGY

LT3756EUD-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756EUD-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

Comanda nr.: 94839
Producător: LINEAR TECHNOLOGY

LT3756HMSE-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756HMSE-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

Comanda nr.: 94840
Producător: LINEAR TECHNOLOGY

LT3756IMSE#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756IMSE#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

Comanda nr.: 94841
Producător: LINEAR TECHNOLOGY

LT3756IMSE-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756IMSE-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

Comanda nr.: 94842
Producător: LINEAR TECHNOLOGY

LT3756IMSE-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756IMSE-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V MSOP16

Stabilizatoare în comutare

Comanda nr.: 94843
Producător: LINEAR TECHNOLOGY

LT3756IUD#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756IUD#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

Comanda nr.: 94844
Producător: LINEAR TECHNOLOGY

LT3756IUD-1#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756IUD-1#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

Comanda nr.: 94845
Producător: LINEAR TECHNOLOGY

LT3756IUD-2#PBF (LINEAR TECHNOLOGY) LINEAR TECHNOLOGY
LT3756IUD-2#PBF (LINEAR TECHNOLOGY)

Circuit de acţionare LED 100V QFN16

Stabilizatoare în comutare

Comanda nr.: 94846
Producător: LINEAR TECHNOLOGY

LT 3755 EMSE # PBF LINEAR TECHNOLOGY
LT 3755 EMSE # PBF

Circuit de acţionare LED 75V MSOP16

Stabilizatoare în comutare

Comanda nr.: 86266
Producător: LINEAR TECHNOLOGY
pe stoc 36 buc.
1 buc.+
13,5000 RON

LT 3756 EMSE #PBF LINEAR TECHNOLOGY
LT 3756 EMSE #PBF

LED Controller 100V MSOP16

Circuite de acţionare LED/LCD

Comanda nr.: 74946
Producător: LINEAR TECHNOLOGY
