LINEAR TECHNOLOGY

LT3799 – creeaţi un driver LED izolat cu un PFC activ

Controlerul izolat off-line de rapel LT3799 permite crearea unui driver LED puternic cu un număr redus de componente exterioare, care este de altfel compatibil cu variator de lumina comun triac.

La proiectarea unui nou driver LED, de obicei trebuie să luăm în considerare mai mulţi factori cum ar fi stabilitatea curentului de ieşire, protecţie împotriva scurtcircuitului sau a LED-ului deschis, eficienţă, siguranţă (circuitul secundar izolat de cel primar), corecţia factorului de putere, EMI, numărul de componente externe şi altele.

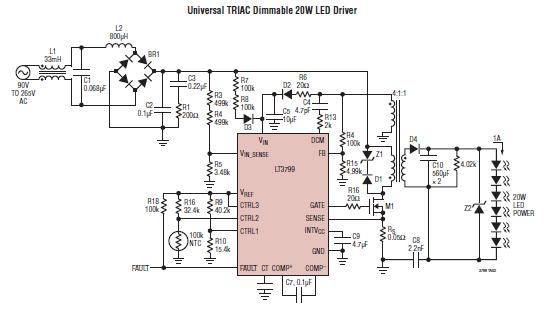

LT3799 îndeplineşte toate aceste cerinţe şi oferă şi alte avantaje, ca de exemplu posibilitatea de a utiliza un transformator mai mic datorită folosirii modului conductivităţii critice, a driverului extern puternic MOSFET, LDO internă şi totodată a unei foarte bune reglări a curentului de ieşire – de obicei +-5%, şi fără opto-izolator. Un mare avantaj este corecţia activă a factorului de putere, datorită căreia ajunge la valorile tipice de 0.96 (la 230V CA), îndeplinind astfel cele mai stricte cerinţe în acest domeniu, precum şi IEC 61000-3-2 clasa C cu privire la emisia curenţilor armonici. Când privim mai atent circuitul recomandat al aplicaţiei, vom descoperi că în spatele unei punţi a diodei nu vom găsi niciun condensator (de altfel frecvent) electrolitic, de intrare, cu valoarea de zeci sau sute de uF. De aceea, tensiunea de intrare a controlerului şi a transformatorului de putere “copiază” sinusoidul de intrare. Se ajunge la un excelent factor de putere doar datorită acestuia, pentru că LT3799 ştie imediat valoarea tensiunii de intrare şi pe baza acestei valori, stabileşte limita curentului de intrare (într-un anumit ciclu al SMPS), în mod proporţional cu valoarea imediată a tensiunii CA de intrare. In continuare, LT3799 adună informaţii despre curentul imediat din partea primară, de aceea nu necesită un opto-cuplaj. Datorită acestui fapt, LT3799 funcţionează ca o sursă de curent în fiecare perioadă a tensiunii de intrare, de aceea este chiar posibil să se utilizeze regulatoare triac clasice, care adesea fac deja parte din instalaţia clădirilor. Cu alte cuvinte – LT3799 nu încearcă să compenseze “căderile” de alimentare cu energie cauzate de un control de fază al unui triac, ceea ce determină reducerea unui curent LED de ieşire şi reglarea lui fluentă. Nici această metodă de control nu cauzează un LED intermitent, deoarece există un condensator electrolitic pe ieşirea transformatorului.

Informaţii detaliate puteţi găsi în fişa de date LT3799 şi în Nota de proiectare 490. In sprijinul dezvoltării este de asemenea disponibilă placa demo LT3799 - DC1595A. In cazul în care vă interesează vreun Produs de Linear Technology, vă rugăm să ne contactaţi la info@soselectronic.com.

Materiale video

Avantaje / Caracteristici:

  • controler de rapel universal izolat pentru driverele LED
  • adecvat pentru energie de 4-100W+
  • corecţia activă a factorului de putere (PFC), 0,96/230V CA obişnuit
  • reglabil prin variatorii de lumina triac comuni
  • conţinut armonic scăzut, IEC 61000-3-2 clasa C
  • gamă largă a tensiunii de intrare, limitată doar de componentele externe
  • nu necesită un opto-izolator
  • curent LED de ieşire reglat exact (+-5%)
  • protecţie împotriva unui LED deschis şi a scurtcircuitului
  • posibilitatea de control prin multipli pini CTRL
  • pachet MSOP-16 îmbunătăţit termic
