Senzorii Sensirion SDP măsoară şi presiunea şi fluxul

Senzorii calibrați de presiune diferențială sunt utili atât în sectorul industrial cât şi în orice gospodărie.

Aplicațiile de ventilație, de aer condiționat (HVAC) sau orice alte aplicații în care presiunea sau fluxul de aer (gaze) sunt esențiale pot fi reglate cu precizie doar dacă știm condițiile reale de presiune/flux. Monitorizarea funcționalității ventilatoarelor, a status-ului filtrelor etc. poate fi efectuată cu ajutorul senzorilor de presiune diferențială de la compania elvețiană Sensirion cu o acuratețe remarcabilă şi o stabilitate de lungă durată.

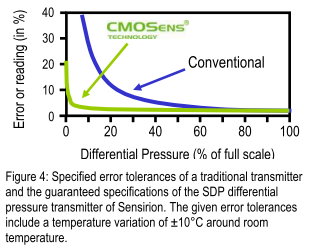

Întrucât senzorii SDP sunt diferențiali, aceștia sunt prevăzuți cu două duze. Baza acestora este un element de încălzire miniatural şi doi senzori de temperatură. Diferență de presiune va genera un mic flux de aer printr-o componentă şi o diferență de temperatură în acești senzori incorporați. Diferența de temperatură depinde în mod direct de cantitatea (greutatea) aerului ce trece prin senzor, depinzând deci doar de o diferență de presiune. Un mare avantaj faţă de senzorii de presiune cu membrană este acuratețea ridicată de lungă durată chiar şi la măsurarea unor presiuni scăzute şi la menținerea acestei precizii la un „punct zero”.

















Întrucât greutatea specifică a aerului depinde de temperatură, măsurătorile bazate doar pe diferența de temperatură a doi senzori interni nu ar fi precise. De aceea, senzorii SDP sunt prevăzuți cu o compensare şi o liniarizare integrate a temperaturii, astfel randamentul senzorului constituie direct o valoare utilizabilă pentru procesări ulterioare. Rezoluția senzorilor este foarte înaltă şi poate fi selectată de utilizator într-un interval de 9-16 biți. Valoarea binară rezultată ce poate fi citită prin interfața I2C poate fi împărțită la o constantă indicată în tabelul 2.1 de la pagina 3 din fişa de date SDP6xxv1.7 şi astfel vom obține valoarea în unitățile dorite (Pa, bar, inch).

O serie universală la un preț atractiv este seria SDP600 (6xx) în care vom găsi tipuri optimizate pentru măsurarea presiunii ((SDP 600/610), curgerea masei fluidizate (SDP601/611) şi tipuri cu un consum minim de putere potrivit chiar şi pentru dispozitivele pe bază de baterii (SDP606/616). Toate aceste tipuri sunt capabile să măsoare „bidirecțional”, adică valori pozitive şi negative. Pentru aplicațiile în care știm că diferența de presiune va fi mereu pozitivă (curgere dintr-o singură direcție), putem utiliza tipurile mai rentabile SDP 500/510 (de fapt, chiar şi acestea măsoară bidirecțional, dar precizia lor nu este garantată în acest interval). Pentru majoritatea aplicațiilor, nu este necesară nicio compensare suplimentară, ci doar multiplicarea valorii rezultate la o constantă pentru compensarea altitudinii, conform tabelului 5.4 de la pagina 6 din fişa de date.

Cum poate fi acest senzor mic utilizat pentru a măsură fluxul unei mai cantități de aer?

Destul de simplu. Nu trebuie decât să faceți un mic orificiu într-o conductă şi astfel să creați o „rezistenţă”, conform notei de configurare SDPxxx_Bypass. Prin analogie cu componentele electronice, măsurarea presiunii diferențiale este similară cu măsurarea tensiunii pe un rezistor, care depinde de curentul ce curge printr-un rezistor. Senzorii SDP pot fi utilizați chiar şi pentru măsurarea unei diferențe de presiune într-o conductă faţă de mediul înconjurător astfel încât o duză a senzorului va fi lăsată „neconectată“. In mod firesc, o astfel de configurație este posibilă dacă o mica scurgere a unui „gaz“ (aer) măsurat este acceptabilă.

Informații detaliate vă stau la dispoziție în fişa de date SDP600 precum şi în documentele: SDP600_Sensor_Selection_Guide_V2, CMOSens_for_HVAC, SDP6x0_Changing_Measurement_Resolution si SDP6x0_Pressure_Drop_In_Hose.

Pentru mai multe informații cu privire la produsele Sensirion, vă rugăm să ne contactați la info@soselectronic.com.


Avantaje / Caracteristici:

  • Măsurarea presiunii diferențiale
  • Măsurarea fluxului intr-o configurație „bypass”
  • Calibrat şi cu compensator de temperatură
  • Repetabilitate remarcabilă, chiar şi sub 10 Pa
  • Precizie mai bună de 0.2% chiar şi aproape de zero
  • Ieșire digitală cu interfața I2C
  • Failibilitate excelentă şi stabilitate du durată
  • Rezoluție de 9-16 biți (12 biți standard)
  • Disponibil în diverse versiuni
  • Măsurare bidirecțională
  • Poate fi montat în orice poziție

Produse suplimentare
image tip / amabil / descriere Comanda nr. producător pe stoc Preț/buc. excl. TVA
EK-P3

Evaluation Kit I2C to USB converter

Mai multe informaţii: EK-P3.pdf

Senzori de presiune pentru circuite integrate

106358
S

SENSIRION

pe stoc 1 buc.

1 buc.+ 415,9127 RON

SDP600-500Pa

IC pressure sensor -500...500pa differential

Mai multe informaţii: SDP600.pdf

Senzori de presiune pentru circuite integrate

102050
O

SENSIRION

La cerere
SDP610-25Pa

Pressure sensor -25...+25Pa differential

Mai multe informaţii: SDP610-25PA.pdf

Senzori de presiune pentru circuite integrate

119827
O

SENSIRION

La cerere
SDP610-500Pa

IC pressure sensor -500...500pa differential

Mai multe informaţii: SDP600.pdf

Senzori de presiune pentru circuite integrate

102051
O

SENSIRION

La cerere
SDP510

IC pressure sensor 0...500Pa I2C 4.5%

Mai multe informaţii: SDP600_Ser.pdf

Senzori de presiune pentru circuite integrate

113590
O

SENSIRION

La cerere
SDP611

IC pressure sensor -500...500Pa I2C

Mai multe informaţii: SDP600_Ser.pdf

Senzori de presiune pentru circuite integrate

106357
O

SENSIRION

La cerere
SDP1000-L025

IC pressure sensor -62...62Pa differential

Mai multe informaţii: SDP1000-2000.pdf

Senzori de presiune pentru circuite integrate

102045
S

SENSIRION

pe stoc 1 buc.

1 buc.+ 374,0094 RON

25 buc.+ 304,9135 RON

SDP1000-L

IC pressure sensor -20...500pa differential

Mai multe informaţii: SDP1000-2000.pdf

Senzori de presiune pentru circuite integrate

102044
O

SENSIRION

La cerere
SDP1000-L05

IC pressure sensor -5...125pa differential

Mai multe informaţii: SDP1000-2000.pdf

Senzori de presiune pentru circuite integrate

102046
O

SENSIRION

La cerere
SDP1000-R

IC pressure sensor -20...500pa differential

Mai multe informaţii: SDP1000-2000.pdf

Senzori de presiune pentru circuite integrate

102047
O

SENSIRION

La cerere
SDP1108-R

IC pressure sensor 0...500pa differential

Mai multe informaţii: SDP1108.pdf

Senzori de presiune pentru circuite integrate

102048
O

SENSIRION

La cerere
SDP2000-L

IC pressure sensor -100...3500pa differential

Mai multe informaţii: SDP1000-2000.pdf

Senzori de presiune pentru circuite integrate

102049
O

SENSIRION
