Nu vi s-ar potrivi un comutator reed?

Contactele reed au multe proprietăţi prin care surclasează tehnologiile standard de comutare. Componentele de la compania Meder electronic sunt cele mai performante din acest segment.

Acesta este un articol arhivat și care a fost publicat în trecut 28.08.2012. Este posibil ca unele informații să nu mai fie de actualitate în raport cu evoluția tehnologică actuală. Vă rugăm să ne contactați în cazul în care sunteți interesat.

Un comutator reed operează în baza unui principiu de deformare a paletelor conductoare magnetic într-un câmp magnetic. Se poate afirma că mare parte din proprietăţile remarcabile ale comutatoarelor reed rezultă din faptul că reed-urile sunt compacte, uşoare şi separate la doar câteva sute de milimetri (la tipurile de dimensiuni mici). In acelaşi timp, sunt închise ermetic într-o capsulă de sticlă în vid - umplute cu gaz inert. Graţie acestei construcţii, contactele reed Meder electronic (şi în baza acestora releele reed şi senzorii reed) deţin mare parte din următoarele proprietăţi:

● Abilitate de comutare de până la 10 000 V (tipurile obişnuite de până la aproximativ 350 V)

Nu vi s-ar potrivi un comutator reed?
● Abilitate de a comuta sau de a suporta semnale extrem de mici (10nV)
● Timp scurt de operare (de comutare) (mS)
● Abilitate de a comuta sau de a suporta curenţi extrem de mici (femtoAmper)
● Capacitanţă parazite foarte scăzută – datorită acesteia, ele pot transfera chiar şi semnale de înaltă frecvenţă de până la 7 GHz cu pierderi minime de semnal
● Rezistenţă crescută la izolare, de până la 1015 Ohm
● Rezistenţă stabilă pe termen lung şi rezistentă scăzuta la contact (50 miliOhm)
● Operare în modul de închidere automată
● Abilitate de operare într-o gama de temperaturi extreme (-55 la +200°C)
● Fiabil chiar şi în medii extrem de prăfuite, umede sau corozive
● Fiabil chiar şi în dispozitivele cu vibrare (până la 2000 Hz)
● • Durată de viaţă lungă. La comutarea 5V/10 mA, operare eficientă de până la 1010 cicluri.

Un contact reed poate fi considerat a fi un „senzor” controlat de un câmp magnetic, cel mai adesea de un magnet permanent sau o bobină, creând un releu reed. Componentele cu contacte reed pot fi împărţite în trei grupe de bază: contacte reed, senzori reed şi relee reed. Releele reed, lipite într-un PCB, pot deservi multe aplicaţii cum ar fi monitorizarea unei poziţii (de exemplu închiderea unei uşi, poziţii finale ale diverselor mecanisme, etc.), numărarea bunurilor, etc. Cu toate acestea, din punct de vedere al montării şi al protecţiei mecanice, în practică, senzorii reed sunt de regulă cei mai convenabili, întrucât sunt optimizaţi exact pentru o anumită aplicaţie. Releele reed oferă toate caracteristicile indicate mai sus, devenind astfel alegerea ideală pentru echipamentele de măsurare, dispozitivele de înaltă frecvenţă / audio / video şi alte dispozitive cu semnale mici, la comutarea tensiunilor înalte şi în multe alte aplicaţii. Dimensiunile mici, consumul redus de putere al releelor obişnuite (50-125 mW), fiabilitatea remarcabilă şi preţul relativ mic sunt alte argumente ce vin în sprijinul utilizării componentelor de la compania Meder.
Multe informaţii utile pot fi găsite în documentele „Comutatorul Reed de bază“, „Comutatoare reed utilizate cu magnet permanent“, „Comutator reed utilizat ca releu reed“ şi „Parametrii comutatorului reed“.

Tipurile selectate sunt disponibile direct din stocul nostru iar la cerere vă vom putea furniza orice alt tip din portofoliul de produse Meder electronic.
Dacă sunteţi interesaţi, vă rugăm să ne contactaţi la info@soselectronic.com.

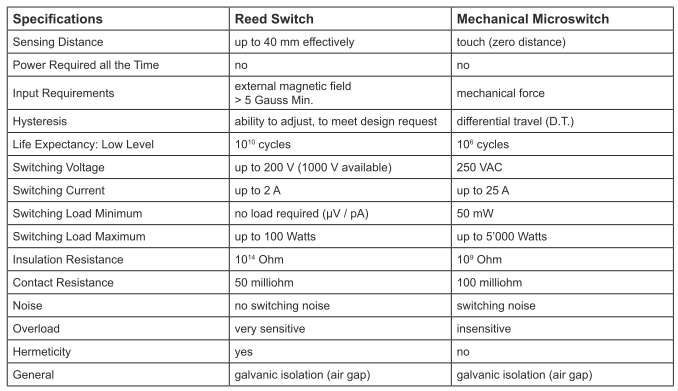

Comutatorul reed vs. Comutatorul mecanic

Nu vi s-ar potrivi un comutator reed?


Materiale video
